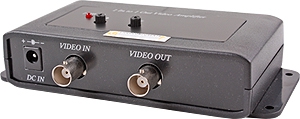

Lupus BNC-Videosignalverstärker

Bei der Verlegung von Kabeln mit Längen über 300 Meter ist es in der Regel sinnvoll, zur Verbesserung der Bildqualität am Ende der Leitung einen Kabelentzerrer / Verstärker einzusetzen. Neben der Signalverstärkung werden dann auch entstandene Störungen durch den langen Kabelweg ausgeglichen. Entsprechend der Länge des Kabels sind insgesamt 3 Verstärkerstufen schaltbar. Jede Stufe verstärkt um ca. +8 dB auf
insgesamt +24 dB.

KABELDÄMPFUNG IN ABHÄNGIGKEIT VON FREQUENZGANG UND KABELLÄNGE:

RG59 Koaxialkabel mit 380TVL Farbkamera (5 MHz):

• ohne Verstärker bis 300 m

• mit Verstärkung bis 1.500m

RG59 Koaxialkabel mit 540TVL Farbkamera (10 MHz):

• ohne Verstärker bis 200 m

• mit Verstärkung bis 800 m

Technische Daten:

• Verstärkt die Videosignale bei Leitungslängen über 200 Meter

• Entzerrt das Videobild

• Entfernt Störungen im Videosignal

• Ermöglicht Leitungslängen bis zu 1.500 Meter

• 220V Anschluß für die Steckdose

• Ein- Ausschalter an der Front

• Verstärkereinstellung: Low, Middle, High

• Integrierte Sicherung

• Einstellungsmöglichkeit für HF, LF und GAIN

• Anschlüße: Videoein-/ausgang, Erdung, 200V

• Der BNC-Signalverstärker ist mit der klassischen Videotechnik 720x576 Pixel und der aktuellen HDTV Videotechnik kompatibel jedoch nicht mit HD-SDI.
